MODELLI AVANZATI

PAC 3D – Paratie 3D

PAC 3D – Paratie 3D è un software innovativo che permette di calcolare opere di sostegno complesse secondo un modello estremamente aderente alla realtà. Le tante opzioni messe a disposizione rendono il programma flessibile e capace di modellare i casi più disparati di elementi strutturali parzialmente interagenti con terreni spingenti.

Grazie all’analisi tridimensionale è possibile cogliere dei fenomeni essenziali che vengono solitamente trascurati nel calcolo a deformazione piana. Si ha quindi tutta la potenza di un calcolo tridimensionale, ma con tempi di analisi molto contenuti rispetto a modelli ad elementi finiti 3D. Particolarmente flessibile è anche la gestione delle armature che prevede un editore pre-analisi con la possibilità di modellare i ferri in 3D. L’armatura inserita prima dell’analisi consente di implementare modelli non lineari per il c.a. in tutte le sezioni. A valle dell’analisi vengono poi restituite le verifiche e le distinte delle armature sugli elementi.

dettagli

Normative

NTC 2018
Circolare 21 Gennaio 2019 n.7 C.S.LL.PP.

NTC 2008 e sue integrazioni
D.M. 88 + D.M. 96

Opere analizzabili

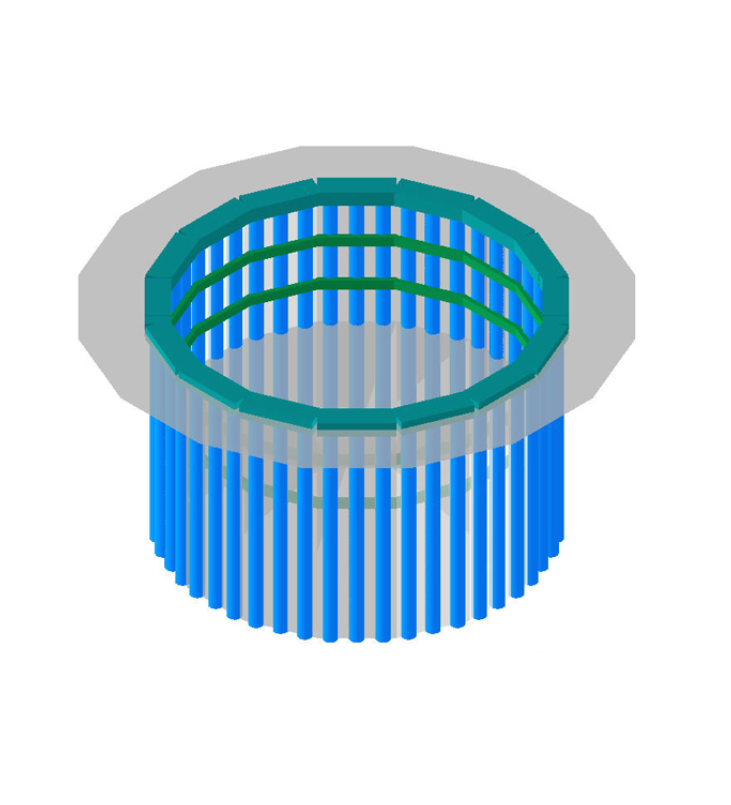

Con PAC 3D è possibile progettare paratie di forma generica, con geometria in pianta a Cad L o con andamento curvilineo. Possono essere modellate sia paratie aperte che paratie chiuse in pianta, valutando il comportamento tridimensionale dell’opera.
Il calcolo può essere condotto definendo per passi le diverse fasi costruttive dell’opera, verificandone in ogni fase spostamenti e sollecitazioni.

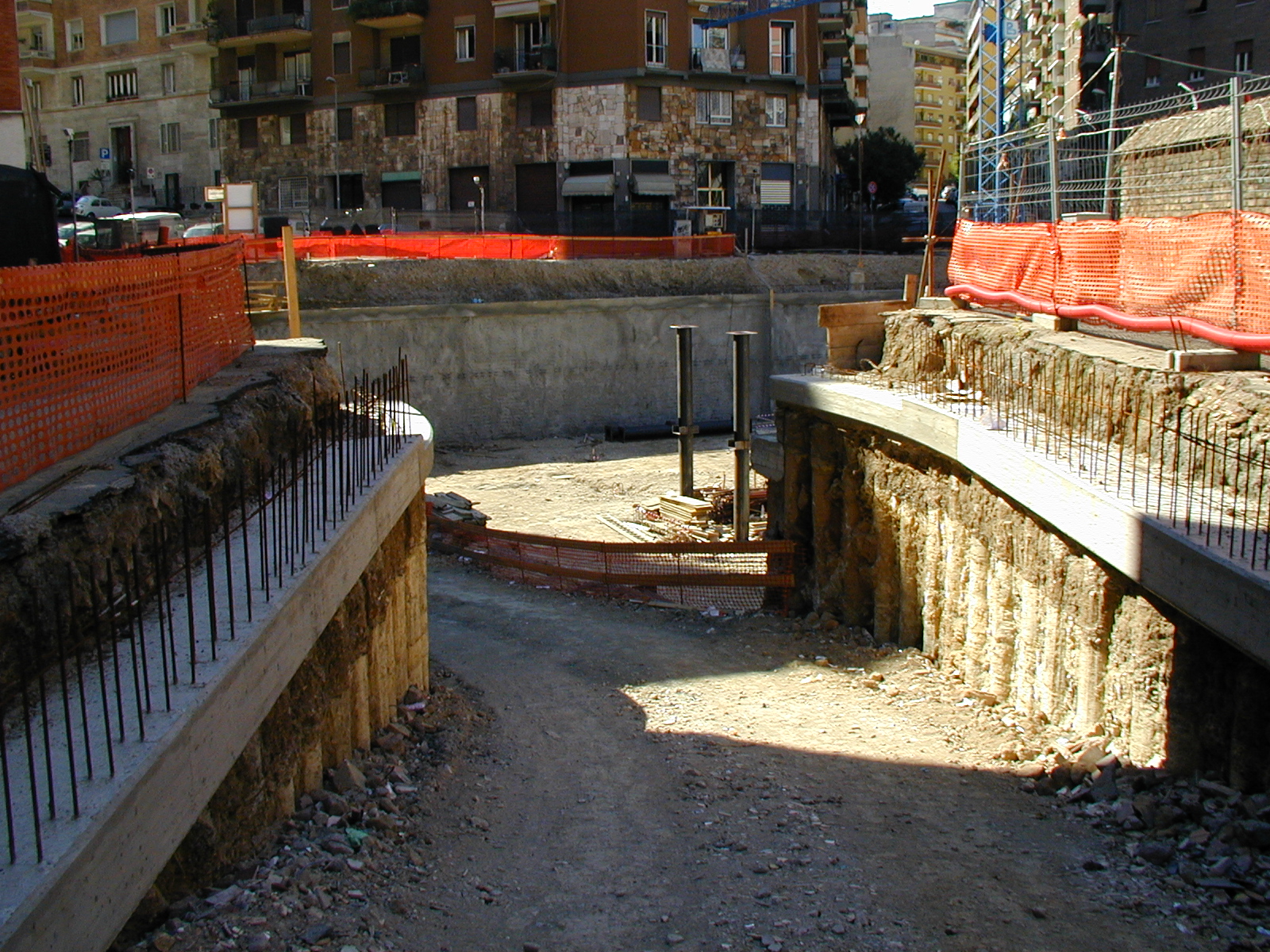

In PAC 3D può essere modellato il cordolo nel modo più generico, variandone la quota o la sezione. Possono essere modellate paratie di pali o paratie di micropali, con pali verticali e pali inclinati a cavalletto. I pali possono essere eventualmente gestiti su più file, restando in ogni caso la possibilità di intervenire sulle caratteristiche del singolo palo, anche modificandone la lunghezza, la sezione, la posizione, le caratteristiche di vincolo o le opzioni di armatura.
Il modello tiene conto in automatico di eventuali eccentricità dovute a disposizioni non centrate dei pali sul cordolo. In tali casi infatti vengono automaticamente costruiti dei link rigidi.
La stessa libertà di gestione si ha anche con gli elementi tiranti e puntoni.
Essi possono essere modificati agevolmente per fila, o intervenendo sulle caratteristiche del singolo elemento, modificandone caratteristiche geometriche e meccaniche. Sulla stessa opera è possibile far lavorare sia tiranti attivi e tiranti passivi.

Dati di input

Nella fase di input la paratia viene definita per tratti lineari, caratterizzando ogni tratto mediante altezza fuori terra ed altezza interrata. Su ogni tratto è possibile definire una distribuzione di tiranti, una propria stratigrafia ed un profilo del terreno a monte ed a valle dell’opera. Su ogni tratto è inoltre possibile definire la presenza della falda con quote anche differenziate a valle ed a monte.
Le quote dei cordoli e l’altezza fuori terra possono avere variazioni lineari all’interno di ogni tratto, così come l’altezza degli strati ed il livello di falda. L’inserimento di tratti di paratia e di cordoli intermedi può avvenire sia graficamente che numericamente, inserendo le coordinate in forma tabellare. Sono inoltre presenti delle funzioni di generazione automatica che rendono più agevole. l’inserimento della geometria. La selezione e la modifica degli elementi può avvenire nelle viste grafiche o da tabella. Tutte le modifiche apportate sono immediatamente visualizzate anche nel rendering 3D della paratia.
Le caratteristiche dei materiali possono essere specificate per ogni singolo elemento. Per elementi in c.a. può essere specificato il modello non lineare del materiale, può in ogni caso essere definito un materiale di tipo acciaio o di tipo generico, fornendo le caratteristiche di rigidezza e di resistenza.
Le sezioni da utilizzare nel modello possono essere personalizzate all’interno dell’archivio e successivamente attribuite ai singoli elementi. Le sezioni di comune utilizzo sono parametrizzate, altrimenti è possibile importare sezioni da DXF o da un archivio di profili integrato nel software. Ogni singolo palo ed ogni cordolo possono avere caratteristiche differenziate sia a livello di sezione che di materiale.
PAC 3D prevede l’inserimento di carichi concentrati o carichi distribuiti in posizione generica a monte della paratia, nonché carichi distribuiti a valle.

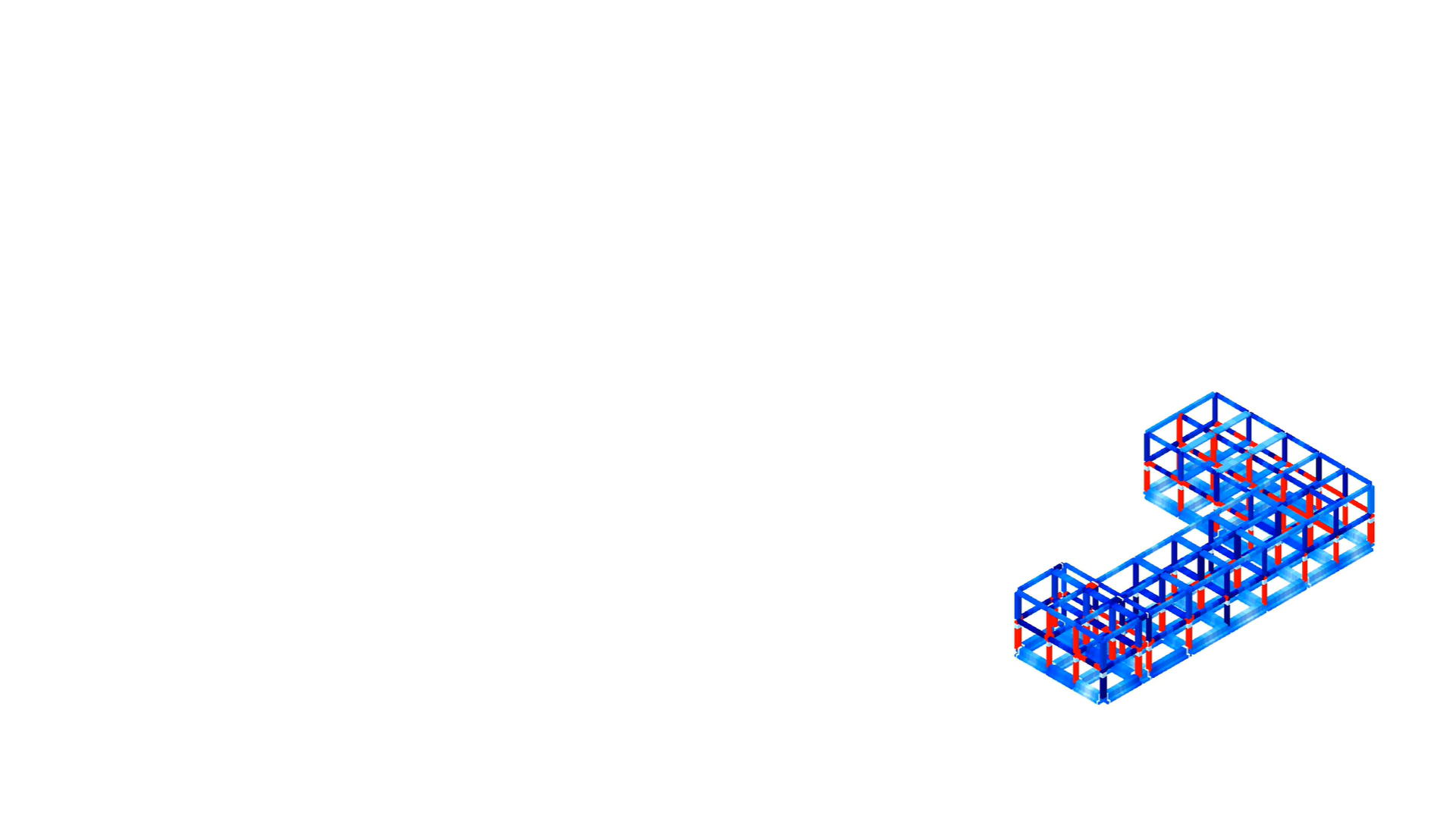

Definendo il macro-modello (tratti, pali, cordoli, …) viene generato il corrispondente modello filiforme (nodi e aste) su cui viene successivamente operata l’analisi strutturale. L’Utente ha la libertà di intervenire anche a livello del modello filiforme, prima dell’analisi, inserendo o eliminando nodi, aste, carichi, vincoli rigidi o elastici, travi alla Winkler. PAC 3D fornisce quindi tutti gli strumenti per modellare le situazioni più generali, pur garantendo un input rapido nei casi ordinari.
L’input dei dati può essere impostato per fasi, descrivendo ad ogni passo temporale la condizione di lavoro della paratia. In ogni fase è possibile inserire o eliminare elementi nel modello tridimensionale: ad esempio è possibile creare dei contrasti a collegamento di paratie diverse, o eventualmente eliminare porzioni di pali in una fase intermedia.
Da una fase all’altra è possibile modificare anche le caratteristiche del terreno, per tenere conto di eventuali interventi finalizzati ad incrementare i parametri di resistenza del terreno. Anche i carichi possono essere definiti fase per fase, simulando l’attivazione e la successiva rimozione di più condizioni di carico in tempi diversi.
L’analisi della paratia può avvenire quindi per fasi, verificando l’opera in tutti i passaggi costruttivi, o anche per combinazioni di carico, combinando le diverse condizioni tramite i coefficienti previsti da normativa.
Il sisma orizzontale agisce secondo le direzioni significative dell’opera e interviene nel calcolo tramite un’analisi statica equivalente, come previsto dalle Norme Tecniche. L’azione sismica viene calcolata a partire dai parametri sismici ag, F0 e TC*, funzione delle coordinate topografiche del sito.

Modello e opzioni di analisi

Nel modello implementato in PAC 3D il terreno viene modellato “alla Winkler” come una serie di molle non lineari di caratteristiche note, mentre l’opera di sostegno è costituita da elementi trave. Alle molle viene associata una rigidezza ed un comportamento non lineare di tipo elastoplastico perfetto o elastoplastico incrudente.
La costante di rigidezza degli elementi molla che modellano l’interazione con il terreno può essere differenziata strato per strato, con valori differenti a valle ed a monte. Eventualmente la costante può essere valutata tramite una legge binomia.
La paratia viene vista come un telaio tridimensionale, parzialmente immerso nel terreno. Eventuali tiranti e puntoni possono avere inclinazione qualsiasi nello spazio e sono modellati mediante elementi aste. Anche per la paratia è possibile adottare un modello non lineare prevedendo quindi la formazione di cerniere plastiche sui pali e sui cordoli.
Le spinte e le resistenze vengono calcolate su ogni singolo palo, mediante il Metodo di Coulomb. Il modello è quindi “pseudotridimensionale” perché le spinte vengono calcolate con l’ipotesi di deformazione piana mentre la struttura paratia è vista nella sua tridimensionalità.
L’effetto di eventuali sovraccarichi posti a monte della paratia viene messo in conto mediante la Formula di Boussinesq.

Grazie all’analisi tridimensionale è possibile cogliere dei fenomeni essenziali che vengono solitamente trascurati nel calcolo a deformazione piana. Ad esempio è possibile valutare le sollecitazioni sui cordoli e valutare come la rigidezza dei cordoli influisca sulla distribuzione delle sollecitazioni sui pali. E’ possibile inoltre indagare il comportamento reale della paratia nel caso di rottura di un palo o di un elemento di vincolo. In PAC 3D è possibile cogliere il comportamento della paratia tra due tiranti successivi o ancora cogliere l’effetto di vincolo offerto dalle pareti laterali in una paratia con pianta a C. Anche nel caso di due o più file di pali è significativo valutare il comportamento differente delle file e gli effetti di una configurazione geometrica rispetto ad un’altra. Si ha quindi tutta la potenza di un calcolo tridimensionale, ma con tempi di analisi molto contenuti rispetto a modelli ad elementi finiti 3D. Particolarmente flessibile è anche la gestione delle armature che prevede un editore pre-analisi con la possibilità di modellare i ferri in 3D. L’armatura inserita prima dell’analisi consente di implementare modelli non lineari per il c.a. in tutte le sezioni. A valle dell’analisi vengono poi restituite le verifiche e le distinte delle armature sugli elementi.

Il calcolo viene eseguito con le consuete tecniche dell’analisi non lineare al passo, quali Newton-Raphson, Newton-Raphson modificato, Arc-Length Method.
Le metodologie di analisi sono due:
a) metodo tradizionale. Impostando tale metodo il programma determina la spinta attiva agente sulla struttura e la resistenza passiva limite in corrispondenza di ogni molla che rappresenta il terreno. L’analisi viene condotta incrementando il carico (spinta attiva) e verificando i criteri di rottura delle molle. Il collasso viene raggiunto quando si forma un meccanismo (molle plasticizzate che non garantiscono ulteriormente l’equilibrio al successivo incremento di carico);
b) metodo K0 (metodo della spinta a riposo iniziale). Impostando tale metodo le molle sono soggette ad una pressione in situ iniziale (pressione verticale σv e pressione orizzontale K0×σv con K0 coefficiente di spinta a riposo). Il modello prevede la definizione di un diagramma forza spostamento per il terreno e la rimozione graduale del terreno antistante la paratia. La rimozione del terreno provoca lo squilibrio ed innesca il processo iterativo fino al raggiungimento di un nuovo punto di equilibrio. Il processo viene portato avanti fino al raggiungimento della linea di fondo scavo.

L’analisi non lineare degli elementi in c.a. viene condotta con la metodologia della plasticità diffusa, che permette di ottenere risultati piu’ realistici rispetto alla plasticità concentrata. Il comportamento non lineare dell’opera può essere gestito secondo quattro modalità opzionali: 1) calcolo completamente elastico lineare (elastica); 2) calcolo con non linearità limitata al solo terreno (paratia elastica); 3) calcolo con terreno non lineare e gestione semplificata della non linearità della sezione di paratia (non lineare semplificata); 4) calcolo con non linearità completa sul terreno e sugli elementi della paratia (non lineare).

PAC 3D consente di effettuare il calcolo fino alla perdita di equilibrio, determinando il moltiplicatore di collasso dell’insieme terreno-struttura.

La direzione di spinta è naturalmente ortogonale ad ogni tratto. All’utente viene lasciata in ogni caso la possibilità di specificare una direzione di spinta prevalente.
Le spinte e le resistenze sulla paratia vengono stimate da PAC 3D palo per palo in base alla geometria e all’interasse. L’Utente ha comunque la possibilità di intervenire sulla distribuzione delle pressioni tramite delle opzioni.
La verifica di stabilità globale viene eseguita separatamente su ogni tratto nell’ipotesi di analisi piana. L’analisi può essere operata con i metodi classici di Fellenius o di Bishop.

Risultati

Una volta terminata l’analisi, PAC 3D restituisce i diagrammi degli spostamenti, delle pressioni del terreno e i diagrammi delle sollecitazioni su tutti gli elementi strutturali. Vengono inoltre restituiti dei risultati globali per ogni tratto di paratia: spostamento massimo, sollecitazioni massime, verifica idraulica, verifica di stabilità globale.
Per paratie in c.a. (pali o setti in c.a.) viene effettuato il progetto o la verifica delle armature. In questo caso viene restituita negli elaborati del programma anche la distinta delle armature, su ogni singolo elemento (palo, cordolo, …).
Nel caso siano presenti dei tiranti di ancoraggio o dei puntoni viene valutato lo sforzo su ogni singolo elemento. Sui tiranti è possibile eseguire un progetto della lunghezza di fondazione o lavorare in modalità di verifica.
Tutti i disegni possono essere esportati in DXF o come formato immagine. Tutti i diagrammi di output sono interrogabili dall’utente mediante il mouse. La relazione di calcolo viene fornita in formato RTF.
