OPERE DI SOSTEGNO
MAX – Muri di sostegno
MAX – Muri di sostegno è il software Aztec dedicato all’analisi e al calcolo dei muri di sostegno. È un programma completo, che non richiede moduli aggiuntivi. È disponibile anche in versione light.
Il programma consente di stratificare il terreno sia in elevazione sia in fondazione, e di inserire carichi (concentrati e distribuiti) sul profilo e in qualsiasi posizione del muro.
La possibilità di controllare tutti i risultati a video prima di effettuare le stampe, il potente editing delle armature del muro, dei pali di fondazione e dei tiranti, la chiarezza stessa degli elaborati, una completa relazione di calcolo ed il computo metrico economico dell’opera fanno di MAX il programma più idoneo, potente e versatile per il calcolo dei muri di sostegno.
MAX genera la Relazione Tecnica anche in lingua inglese.
dettagli
Normative
NTC 2018
Circolare 21 Gennaio 2019 n.7 C.S.LL.PP.
NTC 2008 e sue integrazioni
D.M. 88 + D.M. 96
Opere analizzabili
MAX consente di effettuare l’analisi ed il calcolo di muri di sostegno a gravità, a semigravità e a mensola.
In base al materiale costituente il muro (cls o pietrame) consente di calcolare:
Muri di sostegno a gradoni (Muro a gabbioni / gabbionate)
Muri di sostegno con contrafforti
Muri di sostegno con mensole di marciapiede e/o di contrappeso
Muri di sostegno su pali di fondazione
Muri di sostegno su micropali di fondazione
Muri di sostegno con tiranti (attivi o passivi)
Muri di sostegno con sperone (o dente)
Muri di cantina
Metodi di calcolo
I metodi di calcolo implementati in MAX sono:
Rankine, Coulomb, Culman, Mononobe-Okabe per il calcolo della spinta
Terzaghi, Meyerof, Hansen, Vesic, Berezantzev per il calcolo della capacità portante
Elementi Finiti per il calcolo delle piastre e dei pali
Fellenius e Bishop per l’analisi di stabilità nei pressi dell’opera
Progetto e verifica SLU e SLE per le armature
Analisi in condizioni statiche e in condizioni sismiche
Dati in input
Definizione della geometria e del materiale costituente il muro
Definizione della stratigrafia del terreno
Definizione della quota della falda
Inserimento carichi (concentrati e distribuiti) sul terreno e sul muro
Definizione combinazioni di carico

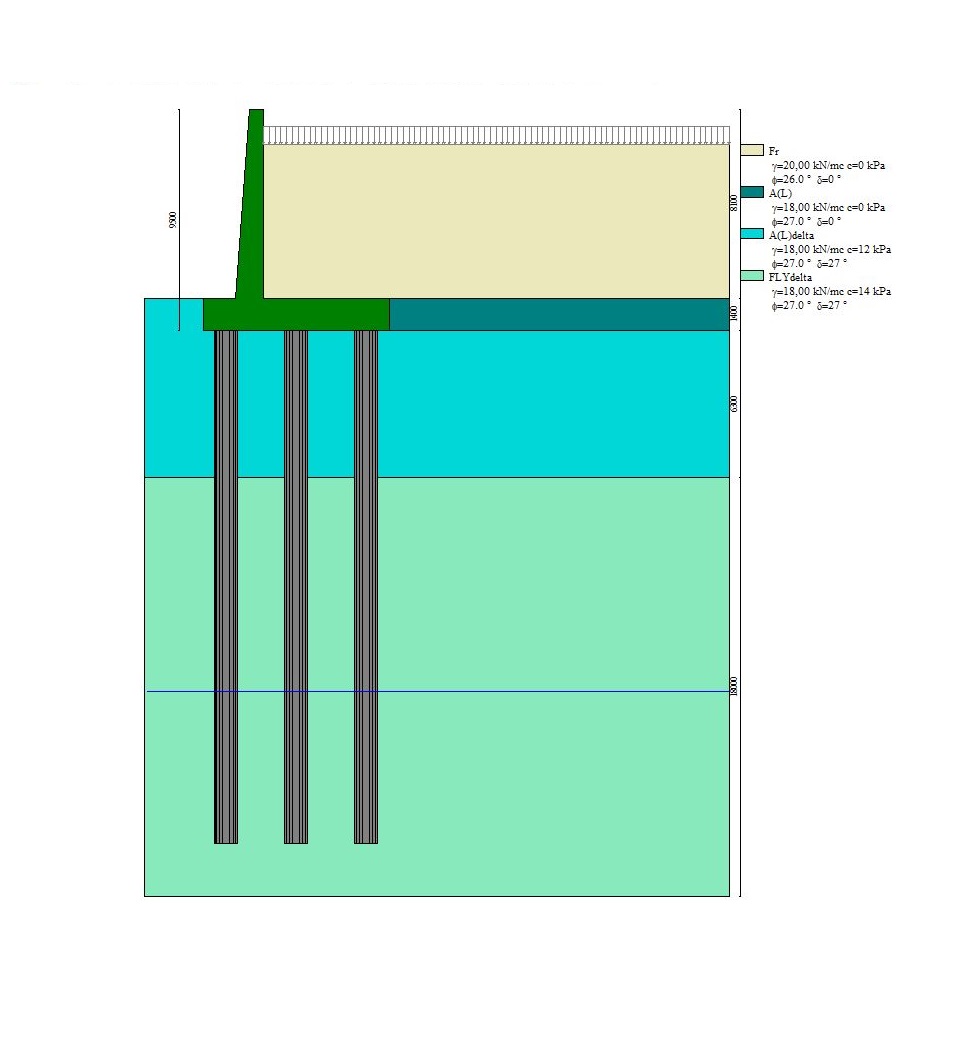

Risultati
Ad analisi conclusa MAX consente la visualizzazione di tutti i risultati:
Diagrammi delle sollecitazioni
Diagrammi delle spinte
Superficie di scorrimento con fattore di sicurezza minimo
Armature calcolate
Versione attualmente in distribuzione
UTILITIES
Download
Manuale
Il manuale d’uso fornisce istruzioni dettagliate per sfruttare appieno le potenzialità del nostro software.
Scheda tecnica
La scheda tecnica offre una panoramica concisa delle specifiche, dei requisiti e delle caratteristiche chiave del software.
PRICING ACQUIST0
Prezzo di listino: €950,00
Promo di primavera
-30%- Sconto valido fino al 15/04/24
PRICING NOLEGGIO
- Noleggio 15 giorni – 240 €
- Noleggio 30 giorni – 360 €
- Noleggio 60 giorni – 500 €
