fondazioni

CARL – Carico limite e cedimenti

CARL – Carico limite e cedimenti è dedicato all’analisi e al calcolo di fondazioni superficiali (fondazioni nastriformi, fondazioni circolari e fondazioni rettangolari), fondazioni profonde (pali e micropali) e rilevati stradali.

In particolare, per le fondazioni superficiali il programma determina il carico limite, l’andamento delle tensioni indotte nel sottosuolo dai carichi agenti ed i cedimenti provocati dagli stessi.

 CARL genera la Relazione Tecnica anche in lingua inglese.

dettagli

Normative

NTC 2018
Circolare 21 Gennaio 2019 n.7 C.S.LL.PP.

NTC 2008 (Norme Tecniche per le Costruzioni) e sue integrazioni
D.M. 88 + D.M. 96

Metodi di calcolo

I metodi di calcolo implementati in CARL sono:

Terzaghi, Meyerhof, Hansen, Vesic, Brich-Hansen, EC7 per il calcolo della capacità portante
Boussinesq, Westergaard, Diffusione imposta per il calcolo delle tensioni per le fondazioni superficiali
Metodo edometrico, Metodo dell’elasticità, Metodo Skempton, Metodo Schmertmann, Metodo Burland – Burbidge per il calcolo dei cedimenti per le fondazioni superficiali

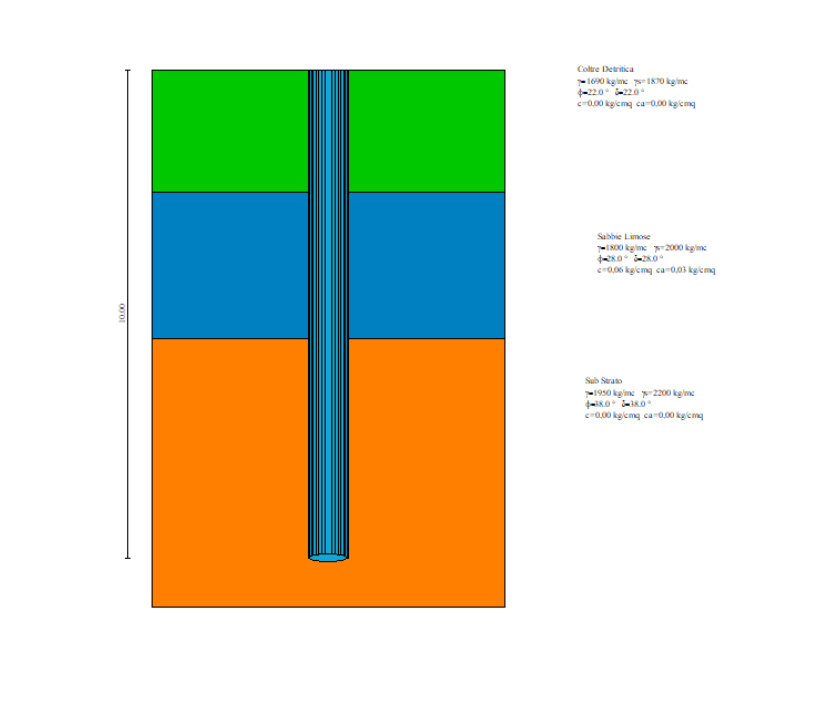

Terzaghi, Berezantzev, Meyerhof, Hansen, Vesic, Berezantzev ridotto, Write – Reese (Prova NSPT), Metodo Bustamante – Gianaselli (Prova CPT) per il calcolo della capacità portante verticale alla base del palo
Bustamante e Doix per il calcolo della capacità portante per i micropali
Analisi agli Elementi Finiti per la determinazione della portanza dei carichi orizzontali
Metodo degli Elementi Finiti per il calcolo dei cedimenti del palo

Dati in input

Geometria e tipo di fondazione
Definizione stratigrafica
Caratterizzazione dei terreni di fondazione
Definizione quota della falda

Risultati

Ad analisi conclusa CARL consente la visualizzazione di tutti i risultati:

Diagrammi delle sollecitazioni limiti (Momento, Taglio, Sforzo normale, Pressione sul terreno e spostamenti)
Diagrammi delle sollecitazioni di esercizio (Momento, Taglio, Sforzo normale)
Pressioni sul terreno e spostamenti
Diagrammi carico – cedimenti
Armature e relativi diagrammi di tensione nei materiali
Andamento delle pressioni verticali per il calcolo della portanza di punta e laterale
Andamento dei diagrammi di rottura palo – terreno

Versione attualmente in distribuzione

UTILITIES

Download

Manuale

Il manuale d’uso fornisce istruzioni dettagliate per sfruttare appieno le potenzialità del nostro software.

Scheda tecnica

La scheda tecnica offre una panoramica concisa delle specifiche, dei requisiti e delle caratteristiche chiave del software.

Demo

La demo, scaricabile liberamente, permette agli utenti di esplorare le funzionalità principali e familiarizzare con l’interfaccia del software.

Esempi

Gli esempi offrono soluzioni pratiche per aiutare gli utenti a padroneggiare le funzionalità del software.

PRICING ACQUIST0



Prezzo di listino: €680,00

PRICING NOLEGGIO

  • Noleggio 15 giorni – 170 €
  • Noleggio 30 giorni – 240 €
  • Noleggio 60 giorni – 400 €

Risorse

Scopri i nostri tutorial dedicati a CARL
